一、交换机是干嘛的？（原理大白话）
1.交换机=网络“插线板”
H3C 三层交换机 零基础完整教学版（原理 + 命令 + 场景）

傻瓜交换机：插上就通，所有人在一个局域网
H3C 三层交换机 零基础完整教学版（原理 + 命令 + 场景）

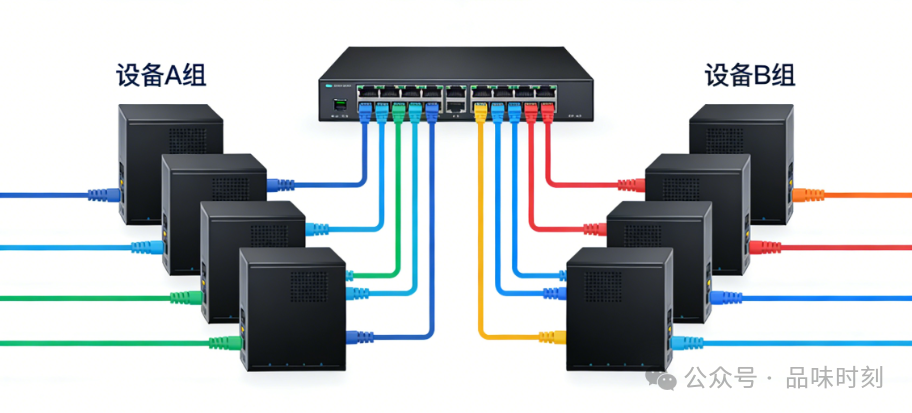

网管交换机：可以分组、限速、隔离、管理
H3C 三层交换机 零基础完整教学版（原理 + 命令 + 场景）

2.二层vs三层（必须懂）

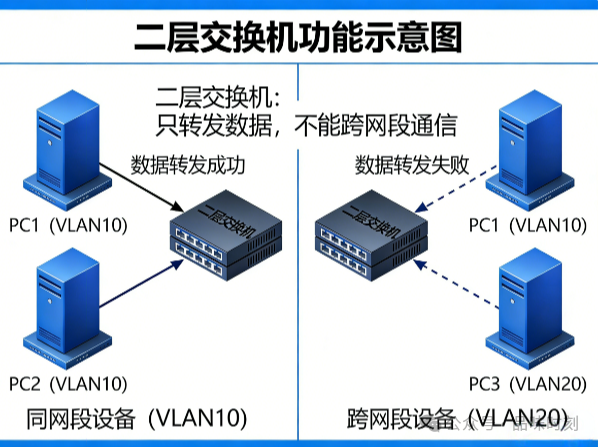

二层交换机：只转发数据，不能跨网段通信
H3C 三层交换机 零基础完整教学版（原理 + 命令 + 场景）

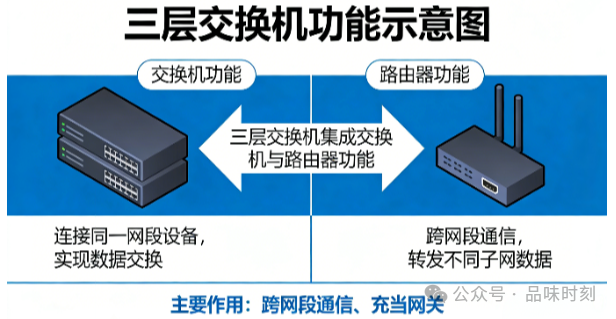

三层交换机：交换机 + 路由器，能跨网段、能当网关
H3C 三层交换机 零基础完整教学版（原理 + 命令 + 场景）

现在讲解的就是三层交换机。
二、登录方式（零基础第一步）

  1. Console线登录（最稳）

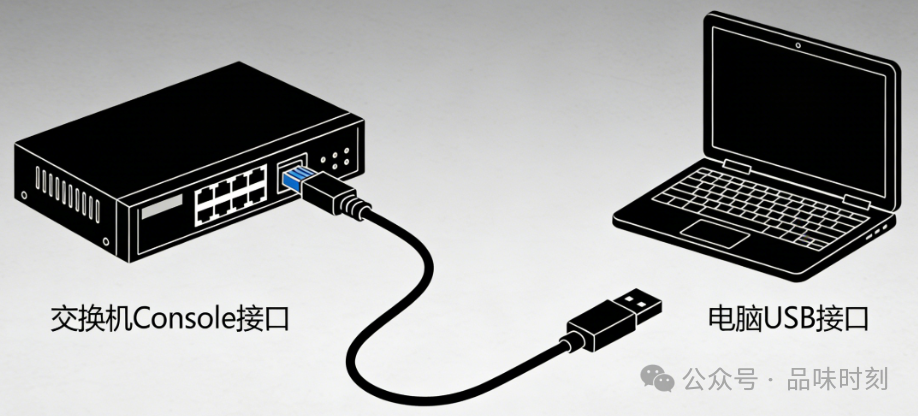

    1>.Console 线一头插交换机，一头插电脑
    H3C 三层交换机 零基础完整教学版（原理 + 命令 + 场景）

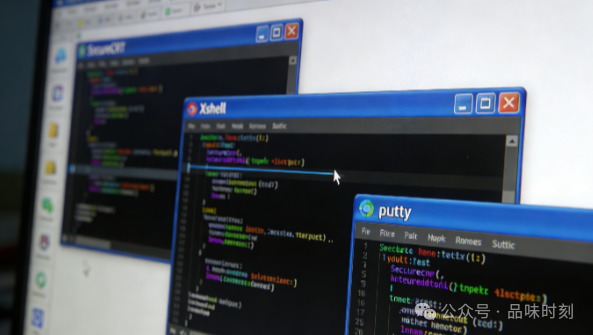

2>.电脑打开SecureCRT / Xshell / putty
H3C 三层交换机 零基础完整教学版（原理 + 命令 + 场景）

3>.串口参数：
波特率：9600
数据位：8
停止位：1
校验：无
4>.交换机开机，出现信息就登录成功
2.网页登录（部分H3C支持）
默认IP一般是：
192.168.0.233或192.168.1.233
三、命令行基础（所有H3C通用）
1.三种视图（必须分清）
1.用户视图
只能看，不能改
标志：
2.系统视图
能改配置
标志：[H3C]
3.接口视图
配置端口
标志：[H3C-GigabitEthernet1/0/1]
2.最基础8条命令
system-view 进入系统视图
save 保存配置（必用！）
display current-configuration 查看当前配置
display ip interface brief 查看IP接口
display interface brief 查看端口状态
reset saved-configuration 清空配置（注意！）
reboot 重启
quit 退出

四、端口工作原理&配置
1.端口默认状态（原理）
H3C 三层交换机所有端口默认：三层口 + shutdown
三层口 = 路由器口，不能当普通交换机口用
必须改成二层口才能转发
2.把端口改成普通口（原理+命令）
interface GigabitEthernet 1/0/1
port link-type access
port access vlan 1
undo shutdown

含义：
access：电脑口、摄像头口、普通设备用
vlan 1：默认所有口都在 VLAN 1
undo shutdown：开启端口
3.批量配置（最实用）
interface range GigabitEthernet 1/0/1 to 1/0/24
port link-type access
port access vlan 1
undo shutdown

五、VLAN教学（原理+场景+命令）

  1. VLAN是什么？（原理）
    VLAN = 虚拟局域网
    一个 VLAN = 一个小组
    不同 VLAN 默认不能通信，起到隔离作用
    2.为什么要用VLAN？
    办公网、监控网、客人网隔离
    防止广播风暴、更安全
    3.创建VLAN
    vlan 10
    name office
    vlan 20
    name camera

4.把端口加入VLAN
interface GigabitEthernet 1/0/2
port access vlan 10

六、Trunk口原理（交换机级联必学）

  1. Trunk是什么？
    一条线，传输多个 VLAN
    用于交换机之间相连
    2.配置Trunk
    interface GigabitEthernet 1/0/24
    port link-type trunk
    port trunk permit vlan all

重点原理：
•Trunk 不接电脑，只接交换机、AC、防火墙
七、三层交换机核心：跨VLAN通信
1.原理
三层交换机有虚拟接口（VLANIF），相当于每个 VLAN 配一个网关。
2.配置示例
interface Vlan-interface 10
ip address 192.168.10.1 255.255.255.0
interface Vlan-interface 20
ip address 192.168.20.1 255.255.255.0

3.电脑设置
IP：192.168.10.10
网关：192.168.10.1
掩码：255.255.255.0
设置后，不同VLAN可以互相访问。
八、常用实战功能
1.设置管理地址
interface Vlan-interface 1
ip address 192.168.1.2 255.255.255.0

2.设置Telnet远程登录
user-interface vty 0 4
authentication-mode password
set authentication password simple 123456

3.端口限速
interface GigabitEthernet 1/0/5
qos lr outbound cir 10240 // 上限10M

4.查看MAC地址
display mac-address

5.查看ARP
display arp

九、一套完整模板（直接套用）
场景：
VLAN10：办公 192.168.10.0/24
VLAN20：监控 192.168.20.0/24
24口交换机，1-20口办公，21-24口监控
system-view
sysname Floor1_SW
vlan 10
name office
vlan 20
name camera

interface Vlan-interface 10
ip address 192.168.10.1 255.255.255.0
interface Vlan-interface 20
ip address 192.168.20.1 255.255.255.0

interface range GigabitEthernet 1/0/1 to 1/0/20
port link-type access
port access vlan 10
undo shutdown

interface range GigabitEthernet 1/0/21 to 1/0/24
port link-type access
port access vlan 20
undo shutdown

user-interface vty 0 4
authentication-mode password
set authentication password simple 123456
save
